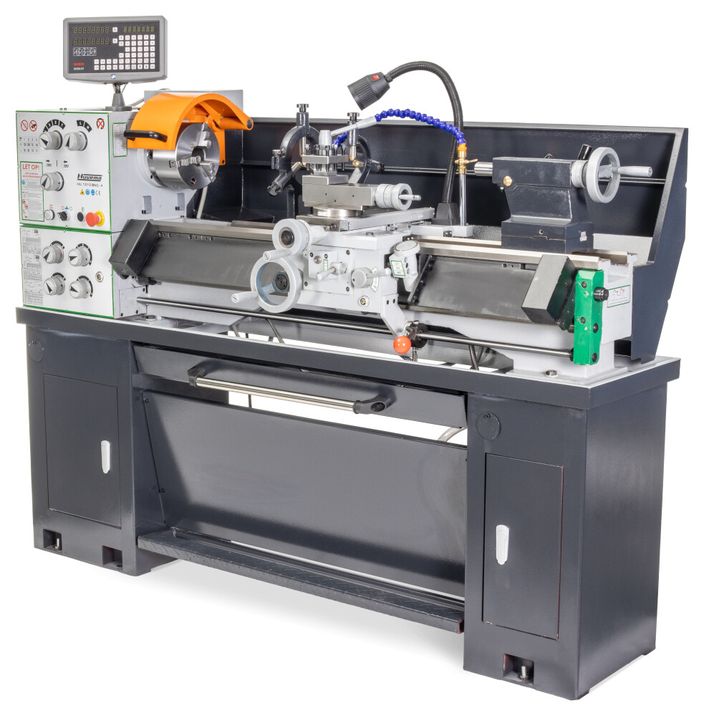

Huvema Draaibank HU 1010 BNG-4 DRO
van het merk Huvema
Hieronder vind je de informatie over de Huvema HU 1010 BNG-4 DRO. Ik heb daarbij de productdocumentatie van Huvema en aanvullende technische productinformatie naast elkaar gelegd. De DRO-versie is een conventionele professionele draaibank uit de Huvema PROFI-serie, bedoeld voor metaalbewerking in werkplaatsen en voor kleinere producties. De machine heeft een draaicapaciteit van 330 × 1000 mm, waarbij 330 mm de maximale draaidiameter over het bed is en 1000 mm de afstand tussen de centers. Dankzij de digitale uitlezing (DRO) kan de positie tijdens het draaien nauwkeuriger worden afgelezen. De machine beschikt over een gehard en geslepen bed en geharde, geslepen tandwielen met smering in een oliebad. Verder zijn veiligheidsvoorzieningen aanwezig zoals een noodstop, thermische beveiliging en een beveiliging tegen het gelijktijdig inschakelen van langs- en dwarsvoeding. De draaibank werkt op 400 V en wordt aangedreven door een 1,5 kW motor. De maximale spindelsnelheid bedraagt 2000 omw/min en de hoofdas heeft een doorlaat van 52 mm.
| Eigenschappen |
|---|
| De Huvema HU 1010 BNG-4 DRO behoort tot de PROFI-serie en is ontwikkeld als een conventionele draaibank voor professionele werkplaatsen en kleinere productieseries. |
| De machine heeft een digitale uitlezing (DRO). Hiermee kan de gebruiker de positie van de verschillende assen digitaal aflezen, wat helpt om nauwkeuriger en reproduceerbaar te werken. |
| Met een draaidiameter van 330 mm boven het bed en een afstand tussen de centers van 1000 mm biedt de draaibank ruimte voor het bewerken van relatief lange werkstukken. |
| De 52 mm doorlaat van de hoofdspil maakt het mogelijk om werkstukken met een behoorlijke diameter door de spil te voeren. |
| De draaibank heeft een 1,5 kW motor en acht beschikbare toerentallen binnen een bereik van 70 tot 2000 omw/min. Hierdoor kan het toerental worden afgestemd op het materiaal en de bewerking. |
| De Camlock D1-5 spindelneus zorgt voor een stevige bevestiging van de opspanning en is een gangbare oplossing voor dit type conventionele draaibank. De hoofdspil heeft daarnaast een MT4-conus. |
| Voor schroefdraadbewerking kan de machine metrische draad van 0,4 tot 3 mm en Whitworth-draad van 56 tot 4 TPI produceren. |
| Voor schroefdraadbewerking kan de machine metrische draad van 0,4 tot 3 mm en Whitworth-draad van 56 tot 4 TPI produceren. |
| Technische Specificatiess | |
|---|---|
| Merk | Huvema |
| Categorie | Draaibanken |
| Merk: | Huvema |
| Serie: | PROFI |
| Type: | Conventionele Metaaldraaibank |
| Artikelnummer: | 15670 |
| EAN: | 8718242080637 |
| Draaidiameter boven bed: | 330 mm |
| Afstand tussen centers: | 1000 mm |
| Centerhoogte: | 165 |
| Draaidiameter in de onderbroken ruimte (gap): | 476 mm |
| Breedte bed: | 180 mm |
| Doorlaat hoofdspil: | 52 mm |
| Spindelneus: | D1-5 / Camlock |
| Conus hoofdspil: | MT4 |
| Toerentalbereik: | 70 - 2000 omw/min |
| Aantal toerentallen: | 8 |
| Motorvermogen: | 1,5 kW |
| Voedingsspanning: | 400 V |
| Metrische schroefdraad: | 0,4 - 3 mm |
| Inch/ Whitworth-schroefdraad: | 56 - 4 TPI |
| Verplaatsing dwarsslede: | 160 mm |
| Verplaatsing bovenslede: | 68 mm |
| Verplaatsing pinole losse kop: | 95 mm |
| Conus losse kop: | MT3 |
| Diameter pinole/conus losse kop: | 32 mm |
| Langvoeding: | 0,02 - 2,7 mm |
| Digitale uitlezing: | Ja, DRO |
| Machineafmetingen (L x B x H): | 1800 x 650 x 1400 mm |
| Verpakkingsafmetingen: | 1850 x 670 x 1500 mm |
| Gewicht: | ca. 600 kg |
| HS-code: | 84581900 |
